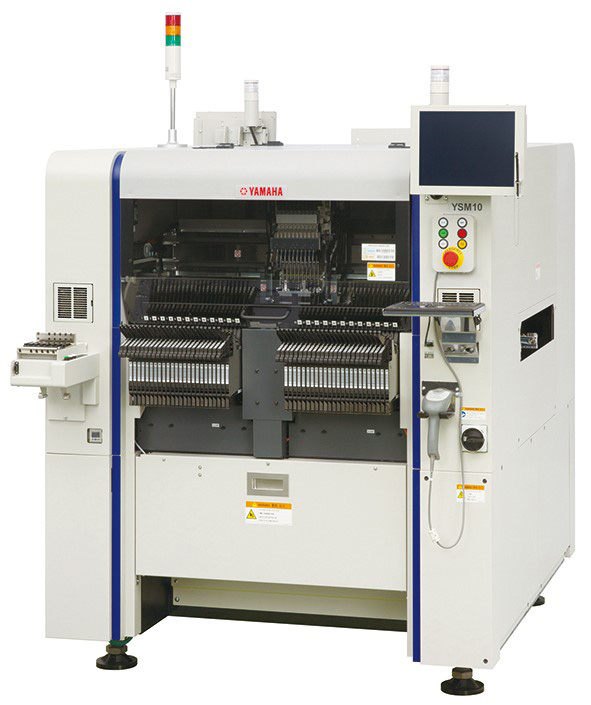

小型高速モジュラー　YSM10
YSM10 製品の特徴
1）	従来機比25％以上スピードアップしクラス世界最速の搭載能力を実現
	・	部品対応力が向上した新スキャンカメラ採用のHMヘッド搭載 ヘッド交換不要で高速性を維持したまま幅広い部品に対応可能な理想のコンセプト「1ヘッドソリューション」に基づき、上位機種である「Z:LEX YSM20」で培ったさまざまな技術を投入。上位機種同様の軽量・コンパクトな万能型HM（High-Speed Multi）ヘッドおよび新世代サーボシステムなどの最新技術の採用により、1ビーム1ヘッドマシンにおいて、従来機（YS12）比25％以上アップとなるクラス世界最速46,000CPH（当社最適条件）の搭載能力を実現する高速性を達成。同時に、03015（0.3mm×0.15mm）超小型チップ部品から、55mm×100mm、高さ15mmの大型部品まで対応可能な汎用性を兼ね備えています。 また、スキャンカメラの性能を向上させ、高速搭載の対応部品サイズを□8mmから□12mmへと拡大し、実生産性をさらに高めました。 なお、標準のHMヘッドは10本ノズル仕様ですが、5本ノズル仕様のHM5ヘッドも用意、生産形態や予算に合わせて選択できます。
2）	生産現場に柔軟に対応する拡張性
	・	自動交換式トレイ部品供給装置「sATS15」やノズルの自動交換が可能なオートノズルステーション「ANC」、高さ6.5mm超もしくはサイズ□12mm超の部品を高速・高精度に認識する「マルチカメラ」など、豊富なオプションを選択可能。基板サイズや搭載部品などに合わせて柔軟に対応できます。 テープフィーダーはYSシリーズ共通の電動式インテリジェントフィーダー「SSフィーダー」「ZSフィーダー」に対応します。
3）	安定した生産を提供する機能充実
	・	部品データを自動作成・追従する「e-Vision」や複雑な形状の部品データを簡単に作成する「Smart Recognition」、吸着位置自動補正システム「吸着MACS※1」、機器の安全設計に配慮した「CEマーキング※2」への対応など、上位機種「Z:TA-R YSM40R」「Z:LEX YSM20」同様の機能・性能も織り込み、吸着や認識のエラーを抑止しマシン停止ロスを徹底して削減すると共に、高い実装品質を確保しています。 ※1： MACS（Multiple Accuracy Compensation System） ※2： 欧州地域で設置使用する機器に必要な安全規格の代表名称

YSM10 基本仕様

機種	YSM10
対象基板寸法	L510 x W460 mm ～ L50 x W50 mm ※オプションでL610mmまで対応可能
搭載能力 （当社最適条件）	HMヘッド（10ノズル）仕様	46,000CPH
	HM5ヘッド（5本ノズル）仕様	31,000CPH
搭載精度	当社最適条件(評価用標準部材使用時) ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
搭載可能部品	03015～W55 x L100mm（W45mm超は分割認識）、高さ15mm以下 ※部品高さ6.5mm超、もしくは部品サイズ□12mm超はマルチカメラ（オプション）が必要
部品品種数	固定プレート	最大96種 （8mm幅テープフィーダー換算）
トレイ	15種（sATS15装備時、最大、JEDEC）
電源仕様	三相　AC 200/208/220/240/380/400/416V ±10%　　50/60Hz
供給エア源	0.45MPa以上、清浄乾燥状態
外形寸法 （突起物を除く）	L 1,254 x W 1,440 x H 1,445 mm
本体質量	1,270kg
